トノラインのご紹介


他社にないオールステンレス製(パーツ含)

トノラインは株式会社トノムラ工業のオリジナル開発商品  BL認定の優良住宅部品です。

ブラケットの材質はステンレス鋳物で錆に強く、耐候性抜群。塩害にも強く場所を選ばずにご使用いただけます。
防火区画・準防火区画用手すりに最適です。



優良住宅部品とは?

品質、性能、アフターサービス等に優れた住宅部品

人々の住生活水準の向上と消費者の保護を推進することを目的として認定し、その普及を図っています。“BL”とは“Better Living(よりよい住まいを)”の頭文字をとったものです。認定を受けた住宅部品には、「BLマーク証紙」の貼付等により優良住宅部品(BL部品)である旨を表示することとなっており、表示された部品には、瑕疵保証と損害賠償の両面からのBL保険がついています。BL保険では、施工瑕疵による賠償もカバーされますので、PL法に対応した製造物責任保険より幅広い保証が得られます。
詳しくは一般財団法人:ベターリビングのホームページをご確認ください。

市販ステンレス壁付手摺との比較


市販
ステンレス壁付手摺
トノライン
(廊下・階段ステンレス手摺)
BL認定 特許取得
手すりの出入り調整 壁仕上げ面から手すりの出入り調整が出来無い製品が大部分である。出入り調整が可能な製品はブラケットを回転させて調整するため多少のガタツキガ生じる。  壁仕上げ面から手すりの出入り調整が可能。(壁の不陸を±10㎜まで吸収できます)
施工性、見栄え

壁固定座板は40φ~60φと大きく止めアンカーも2~4本で施工性、見栄えが良くない。

壁固定用アンカーボルトを中に収め手触りもよく、スマートで優しくソフトなデザインとしました。アンカー固定ボルトは8㎜ボルト1本で施工がスムーズ。(ネジロック付)取付用ビス・ボルト類が露出しない為いたずらを防止出来ます。(ネジロック付)
ブラケット
(手すり受け部分)

ブラケット(座金・キャップ)に樹脂orゴムパッキン等を使用している。

ブラケットの材質がステンレス鋳物SCS14(ロストワックス)で熱や錆に強く耐候性に優れている。ブラケットは手すり外形32φ~50φ程度まで可能です(BL認定34φ38φ)
仕上げ

仕上げはSUSヘアーラインが一般的。

仕上げは電解研磨仕上げとし、より耐食性、デザイン性を高めています。
ジョイント部分

ジョイント部分は手すりとのビス止めとなりビスの頭が表に出て見栄えの低下を招いている。

ジョイント部分、Rエンド部分はジョイント管を伸ばしてブラケットと共に締める為に強度と共にガタツキも無く又下部にビス類が露出せず手の感触がスムーズで安全な施工仕様としています。
ブラケットの機能

回転式タイプのブラケットは階段勾配に対してガタツキが出やすい。手すり受けブラケット部分がフレキシブルな製品は階段角度に自由であるが、前後方向の強度は弱くガタツキが発生しやすい。

手すり受け、ブラケットは、抜け出し防止、回転防止機能、緩み止め機能を付け長期間安心して使用出来ます。(特許第4214166号取得)

その他特徴 -

BL認定取得、特許取得により、より優れた機能、安全性、デザイン性、を活用出来洗練された空間創りに対応できます。

用途

防火地域、準防火地域、特殊建築物などの内部及び外部、各種建築物、構造物等、高層ビル、高層住宅、共同住宅、供用施設、
店舗、飲食店、病院、老人ホーム、老人福祉センター、児童厚生施設、各学校、図書館、百貨店、競技施設、映画館、その他

カタログ・図面資料

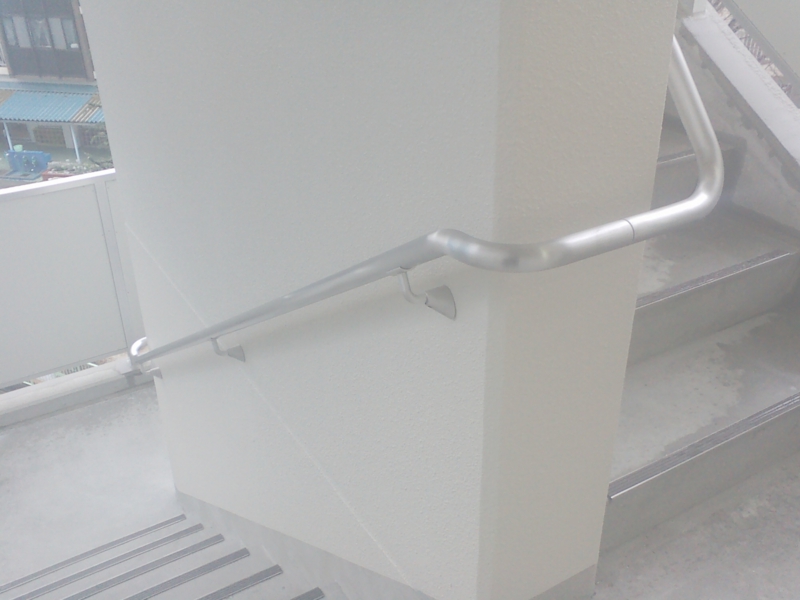

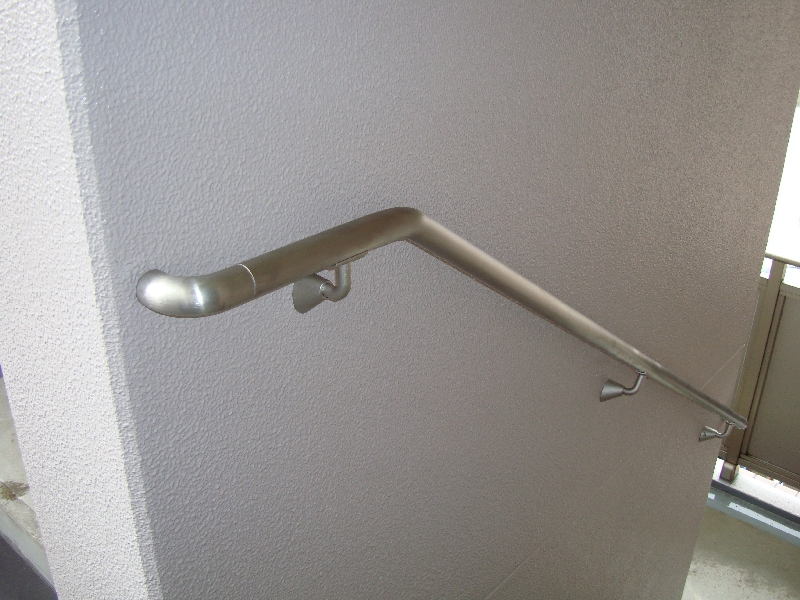

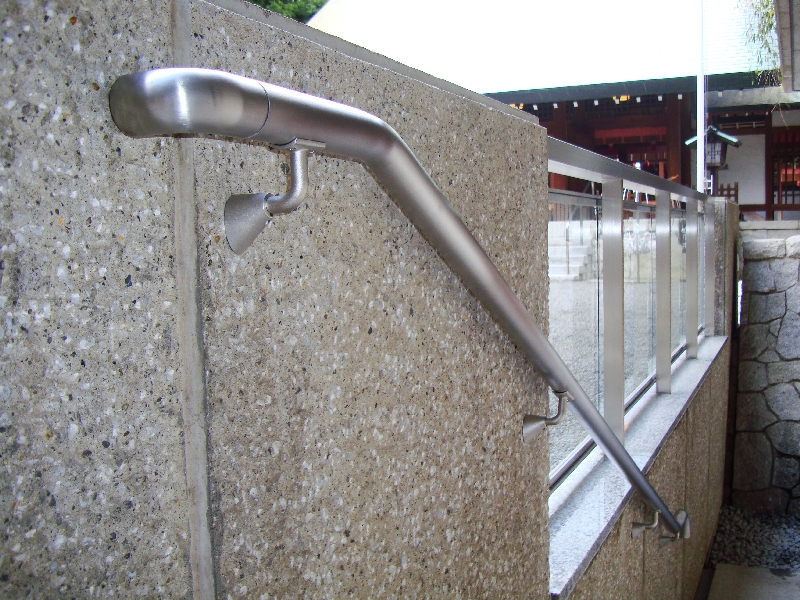

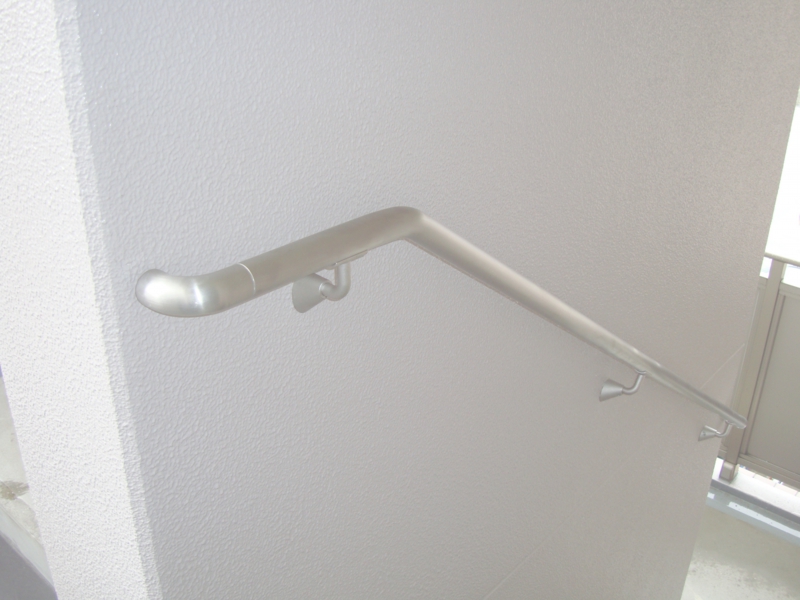

トノライン施工例

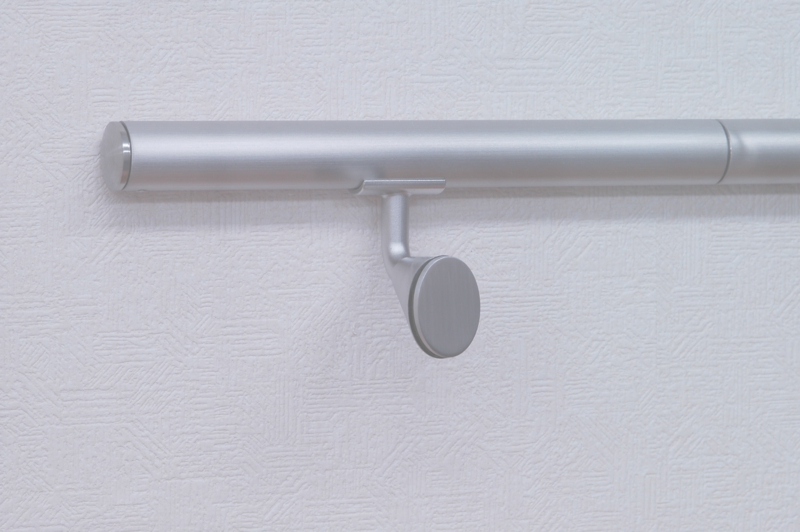

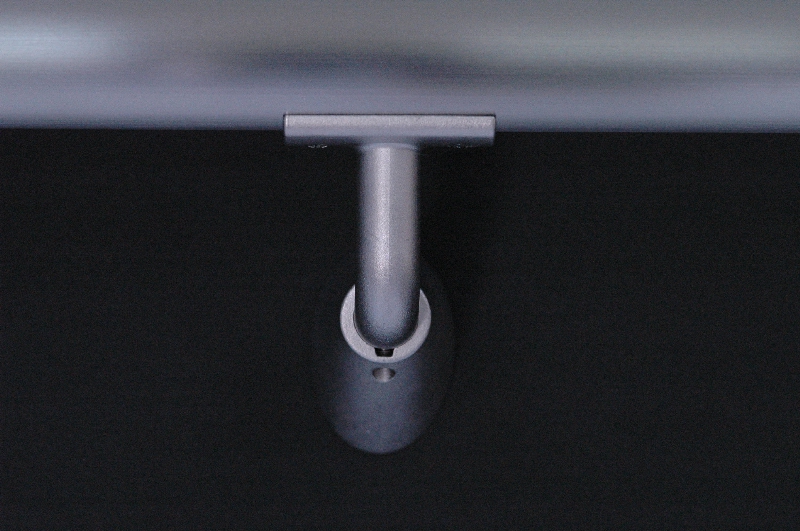

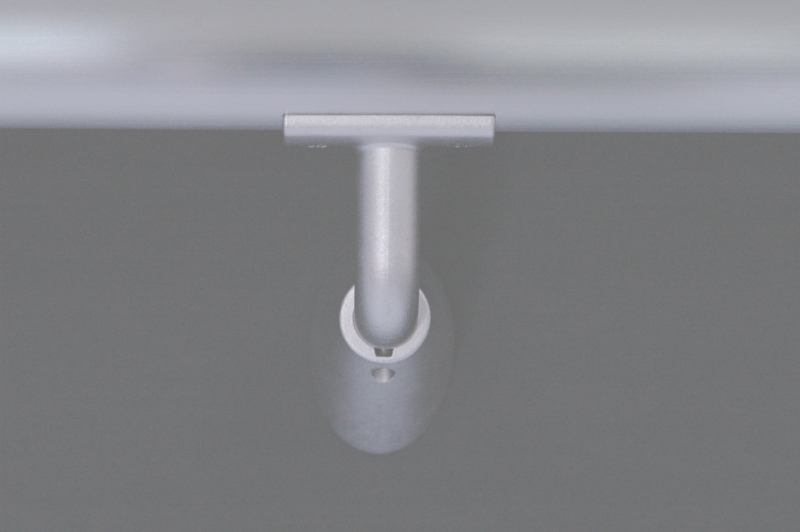

トノライン 楕円タイプ

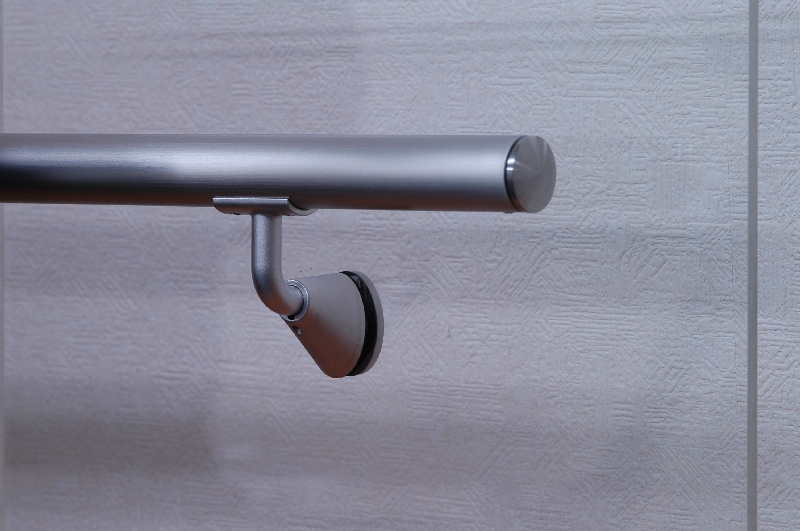

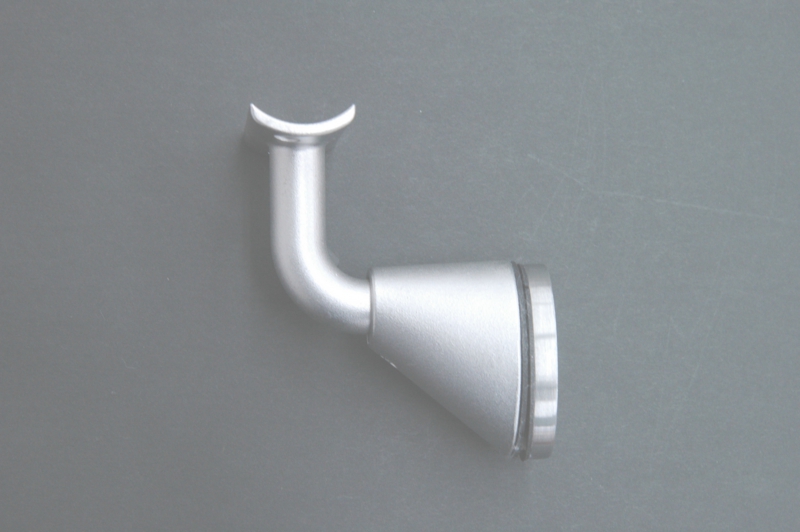

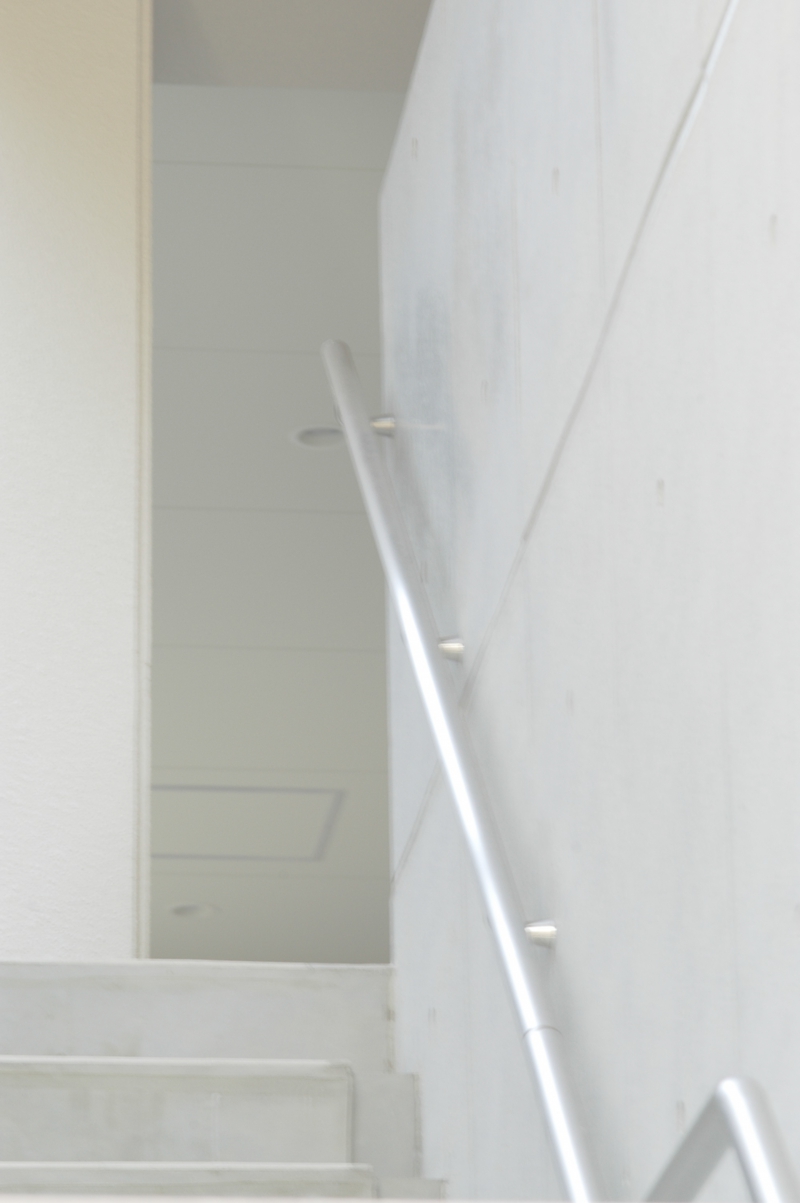

トノライン 円錐タイプ

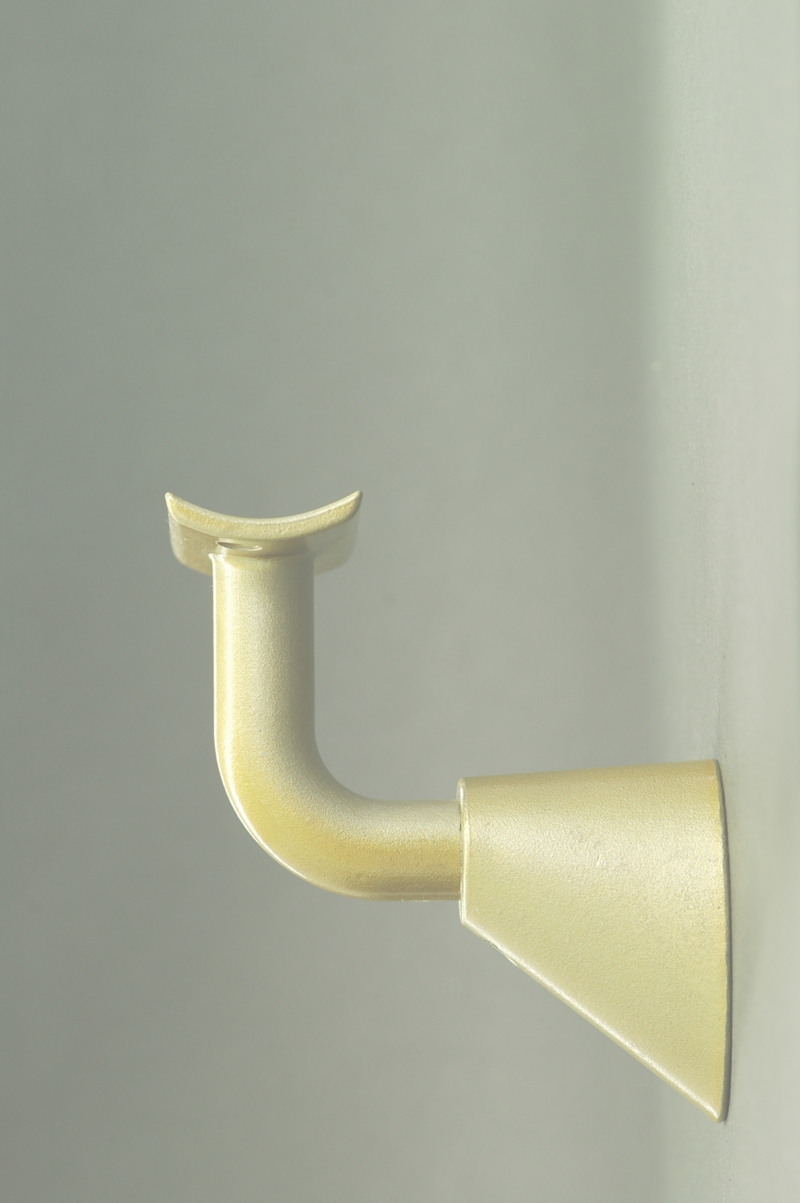

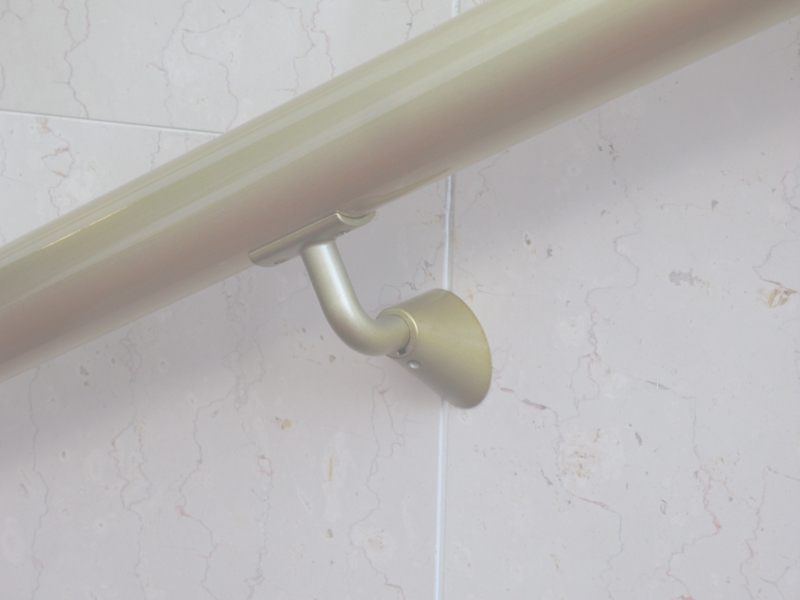

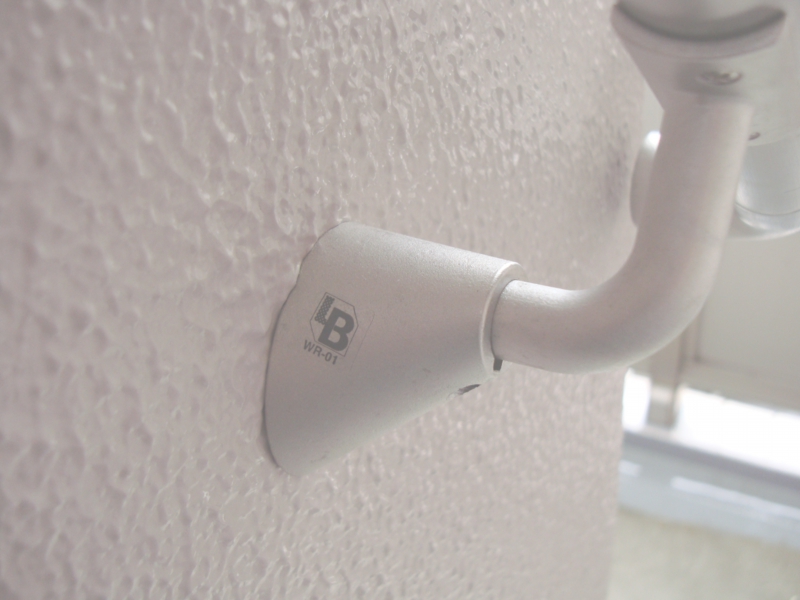

楕円タイプブラケット(塗装)


トノライン

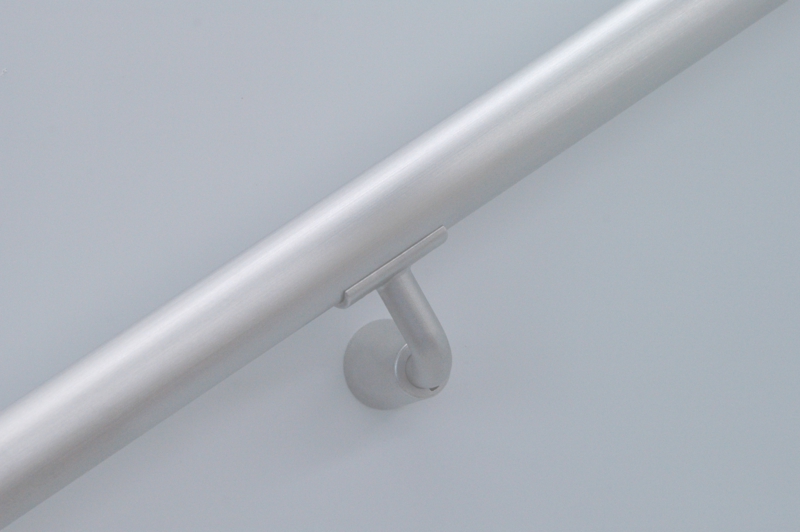

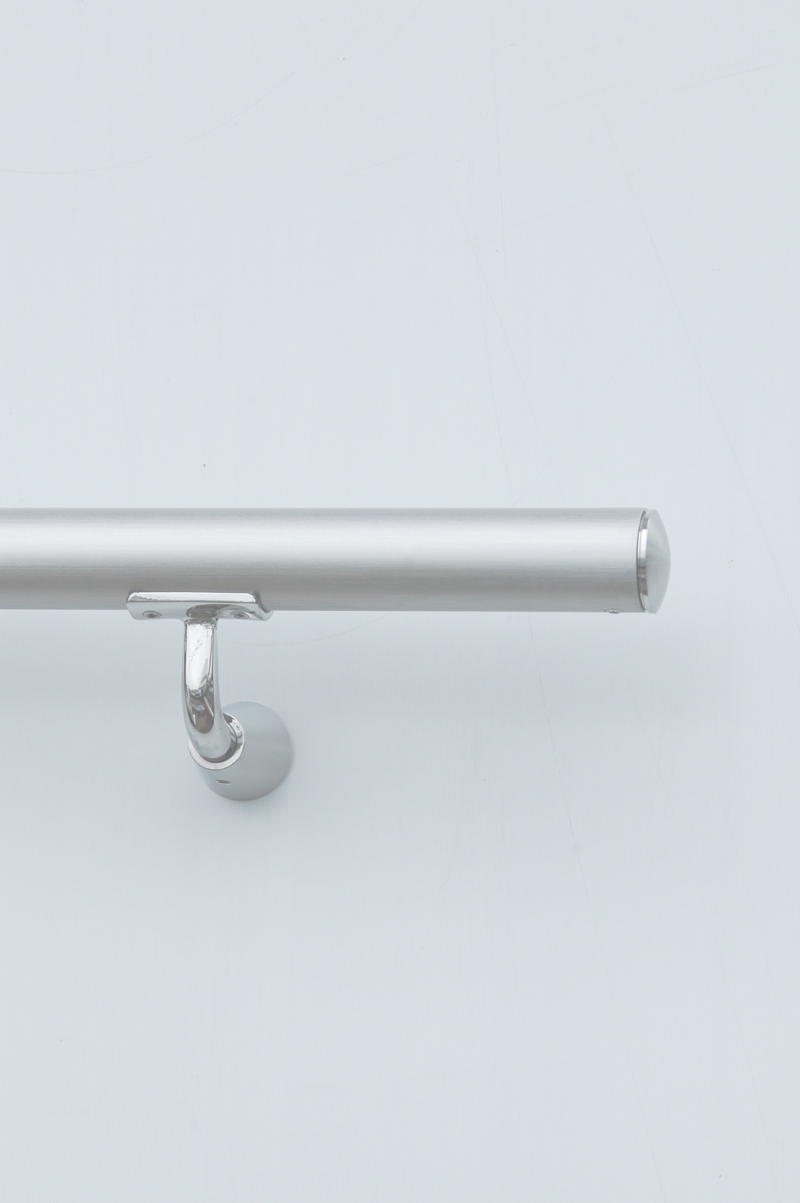

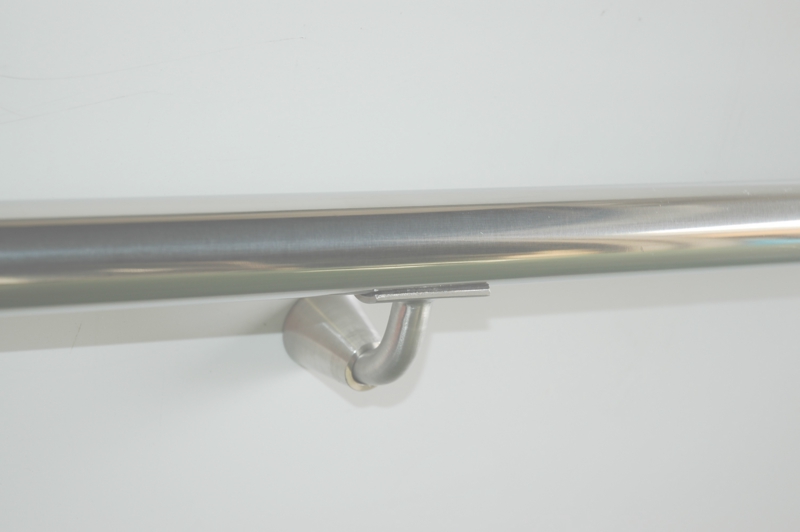

トノライン ステンレス手すり

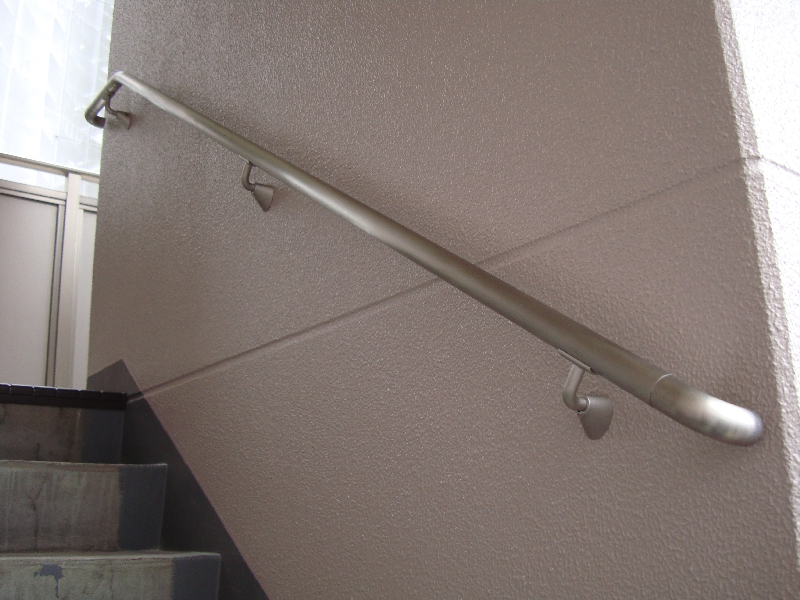

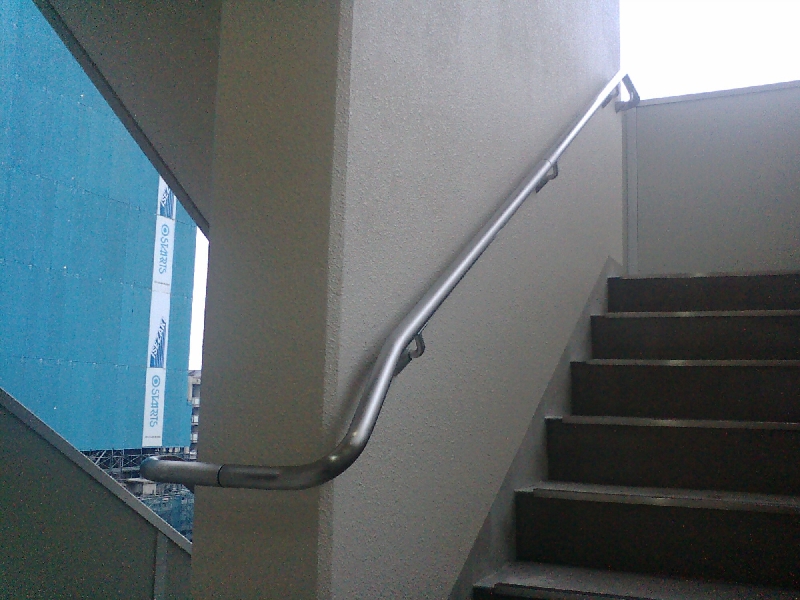

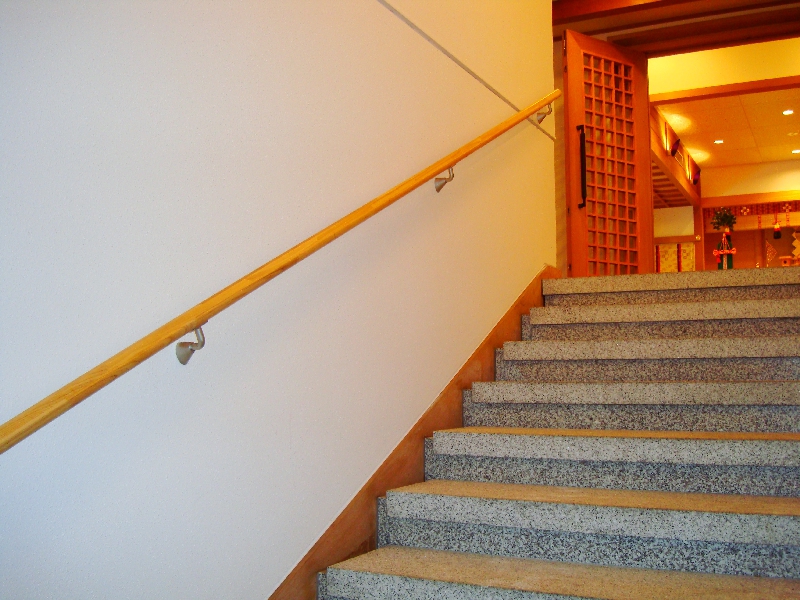

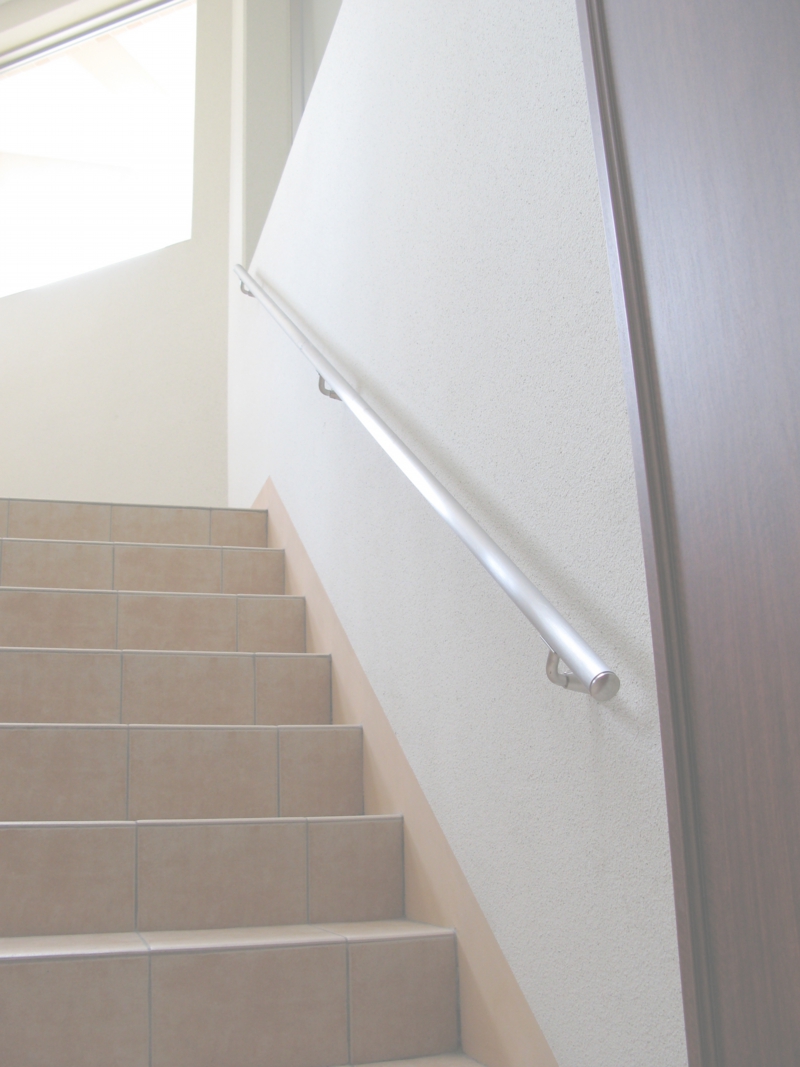

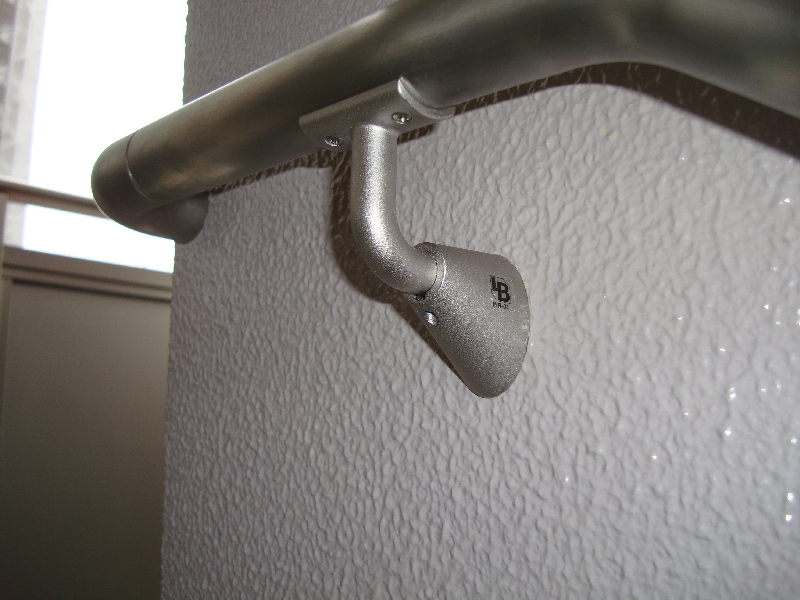

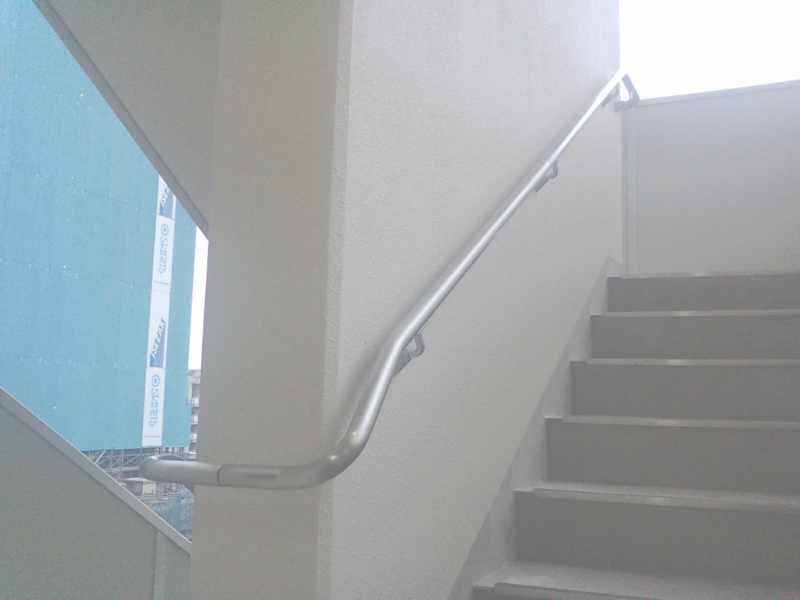

トノライン施工、階段壁付け

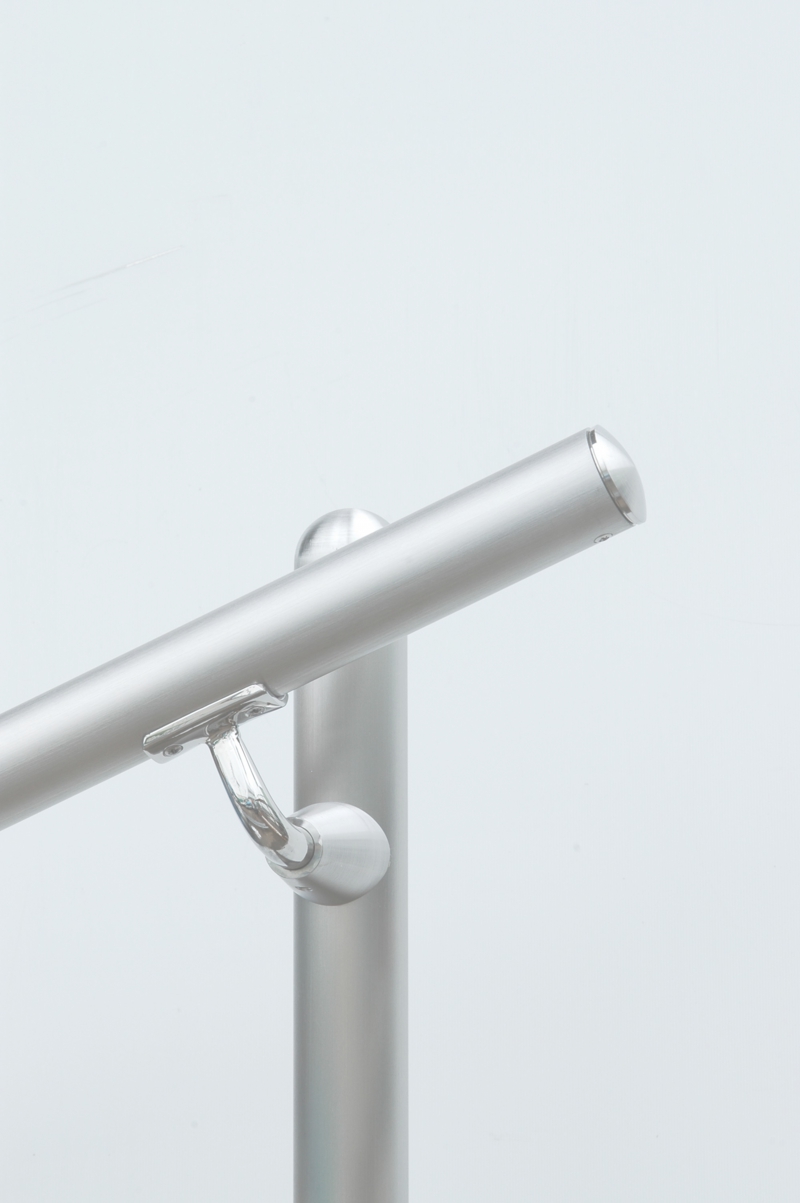

独立支柱手摺り納まり 丸パイプ

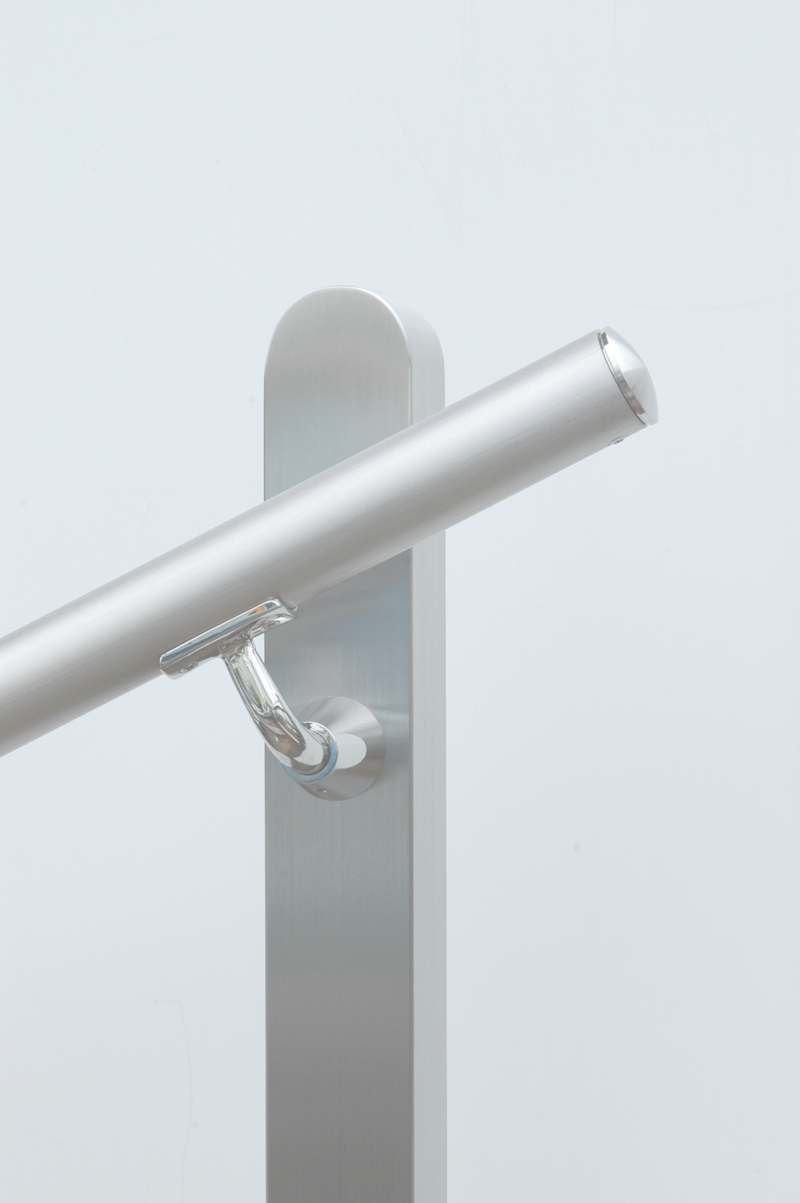

独立支柱手摺り納まり 角パイプ


歩行・動作補助手すりトノライン


トノライン施工例


優良住宅部品


優良住宅部品


トノライン 施工例


トノライン 楕円ガラスタイプ


トノライン 楕円ガラスタイプ


トノライン 楕円ガラスタイプ


トノライン 楕円タイプ 階段手摺


トノライン 楕円タイプ 階段手摺


楕円タイプブラケット(塗装)

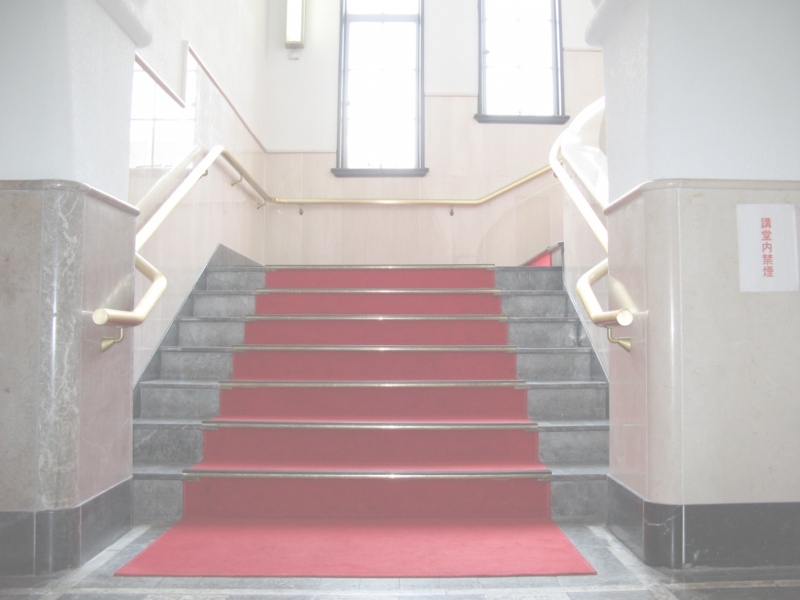

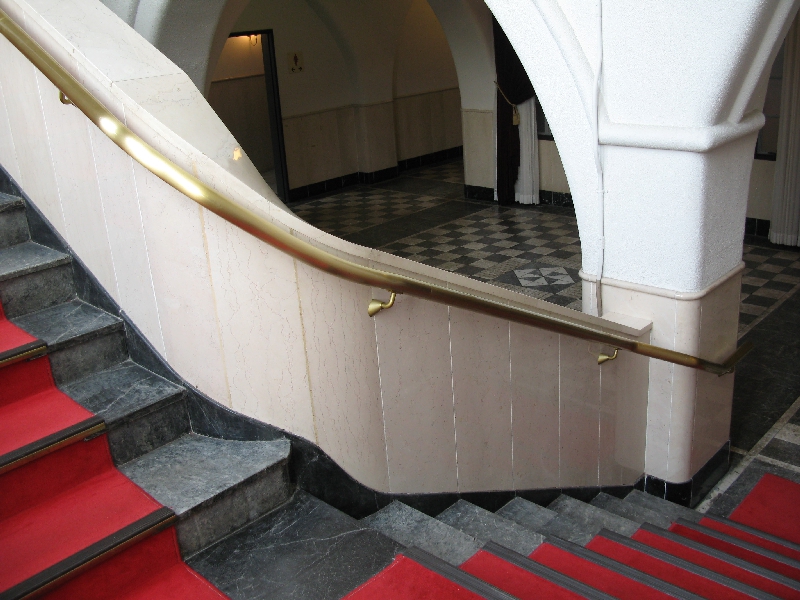

真鍮手すり(クリヤー仕上げ)


真鍮手すり(クリヤー仕上げ)

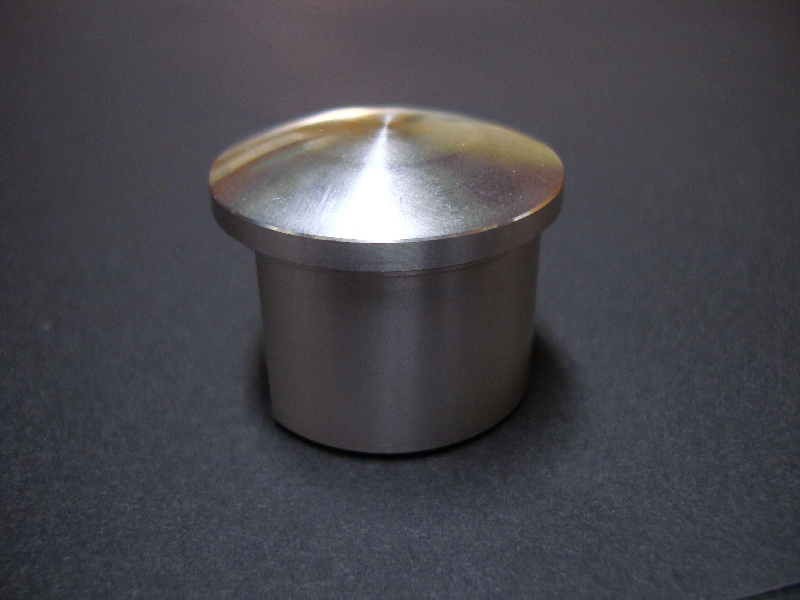

フラットエンドタイプ小口塞ぎ

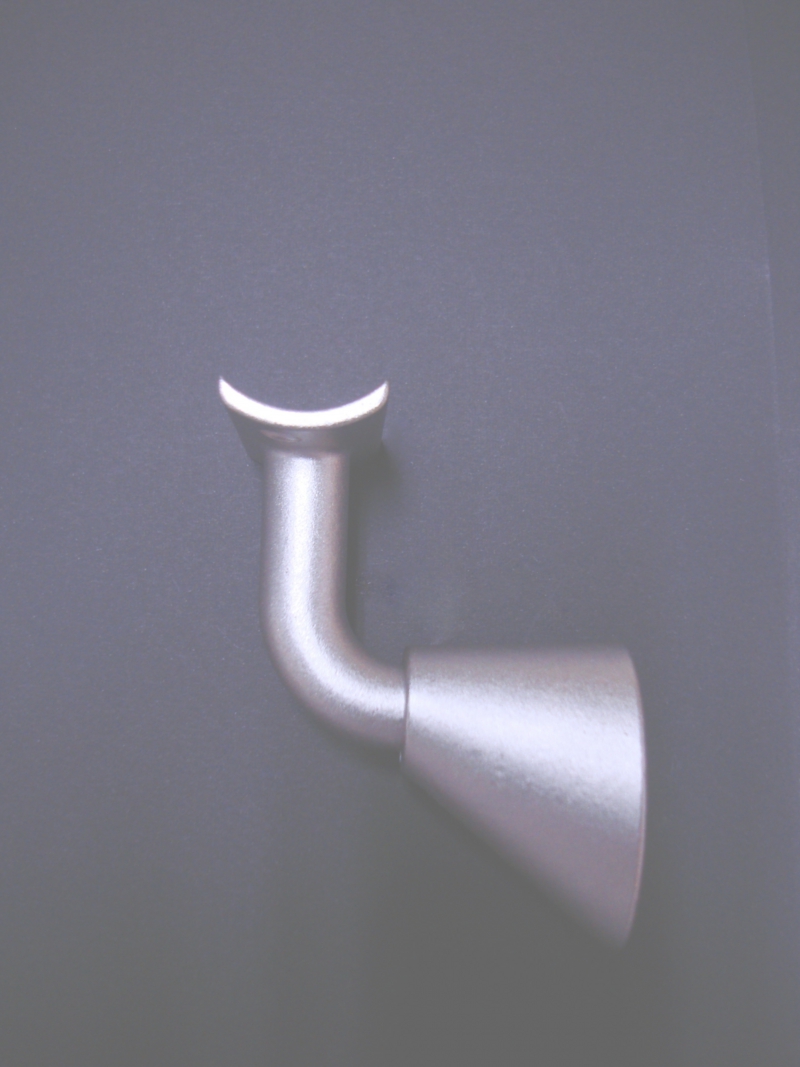

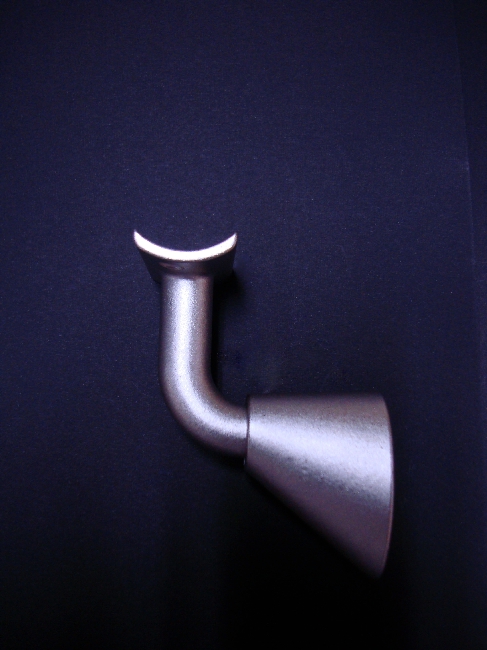

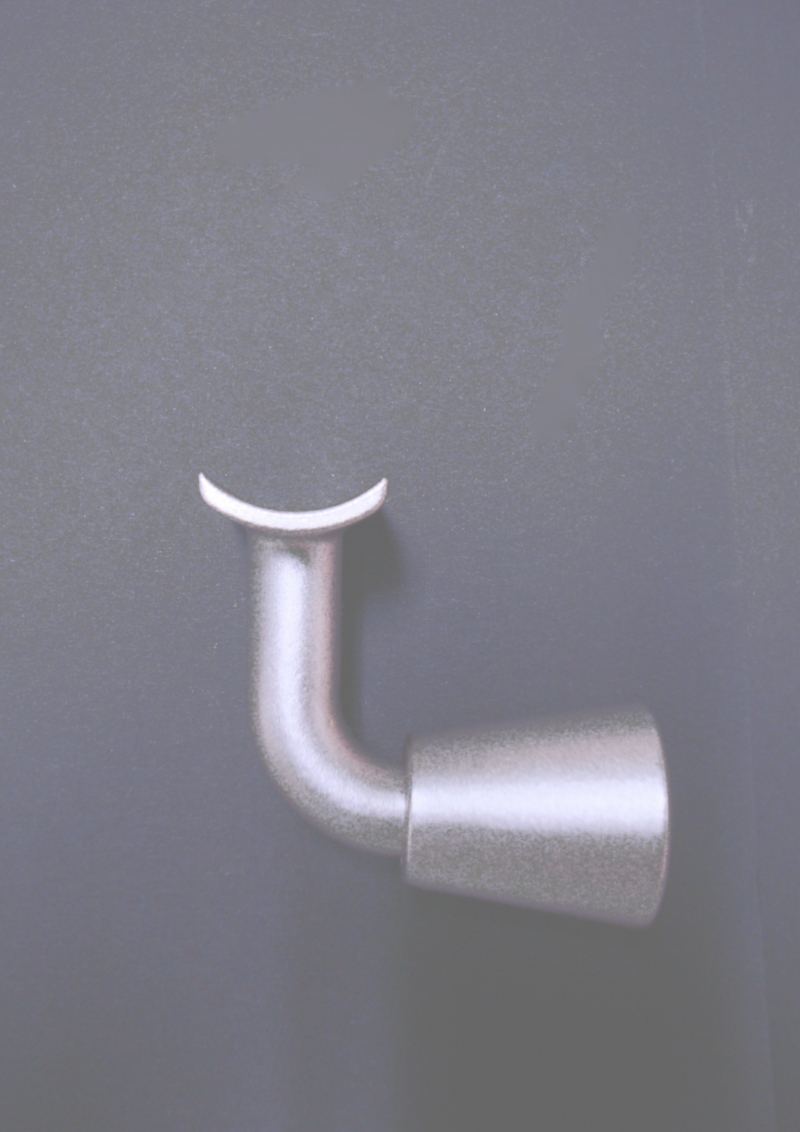

トノライン円錐タイプブラケット


楕円タイプブラケット 施工例


楕円タイプブラケット 施工例

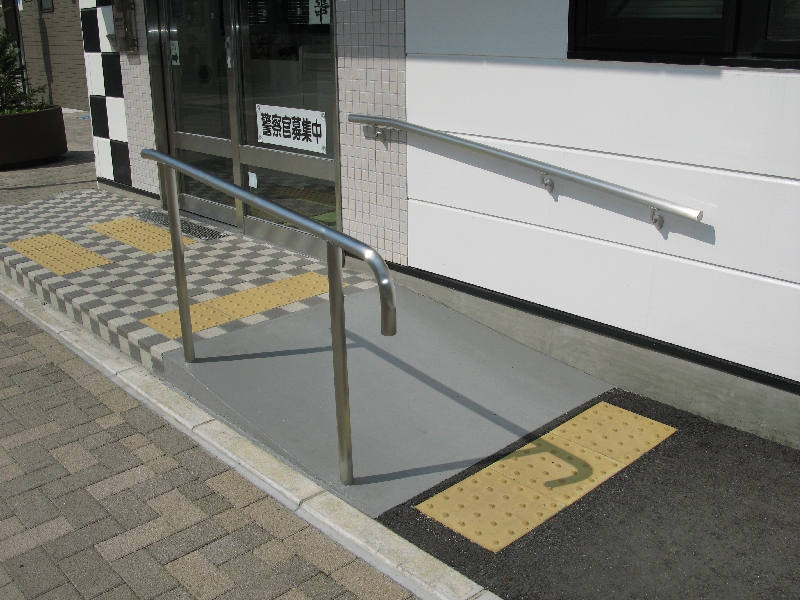

トノライン施工壁付け・スロープ

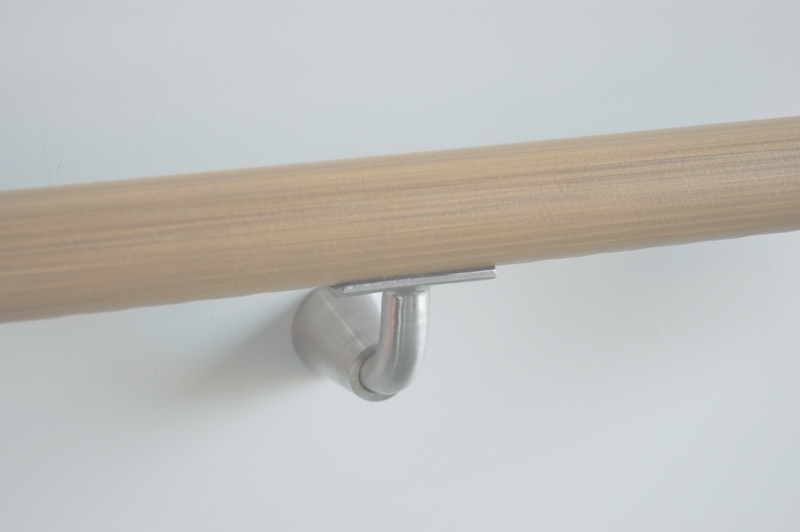

樹脂木目笠木


ヘアーライン笠木

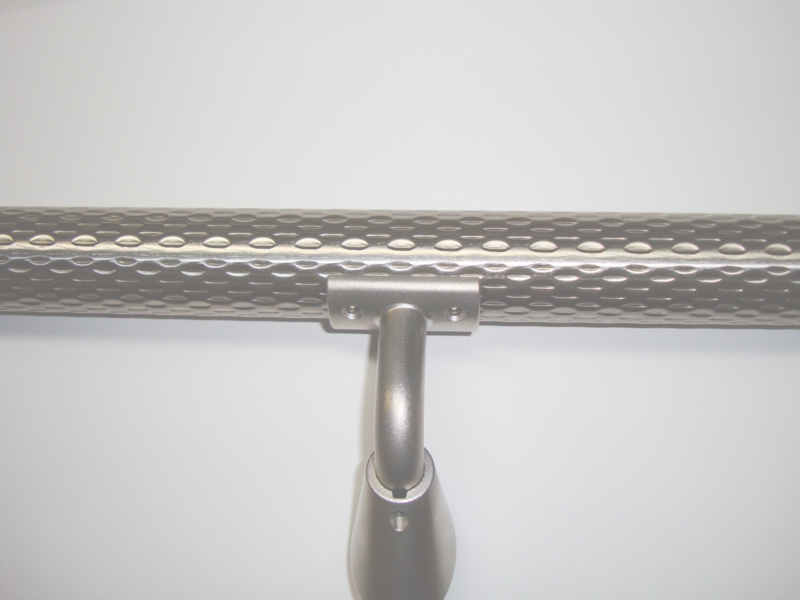

エンボス笠木


#400研磨笠木


ヘアーライン笠木

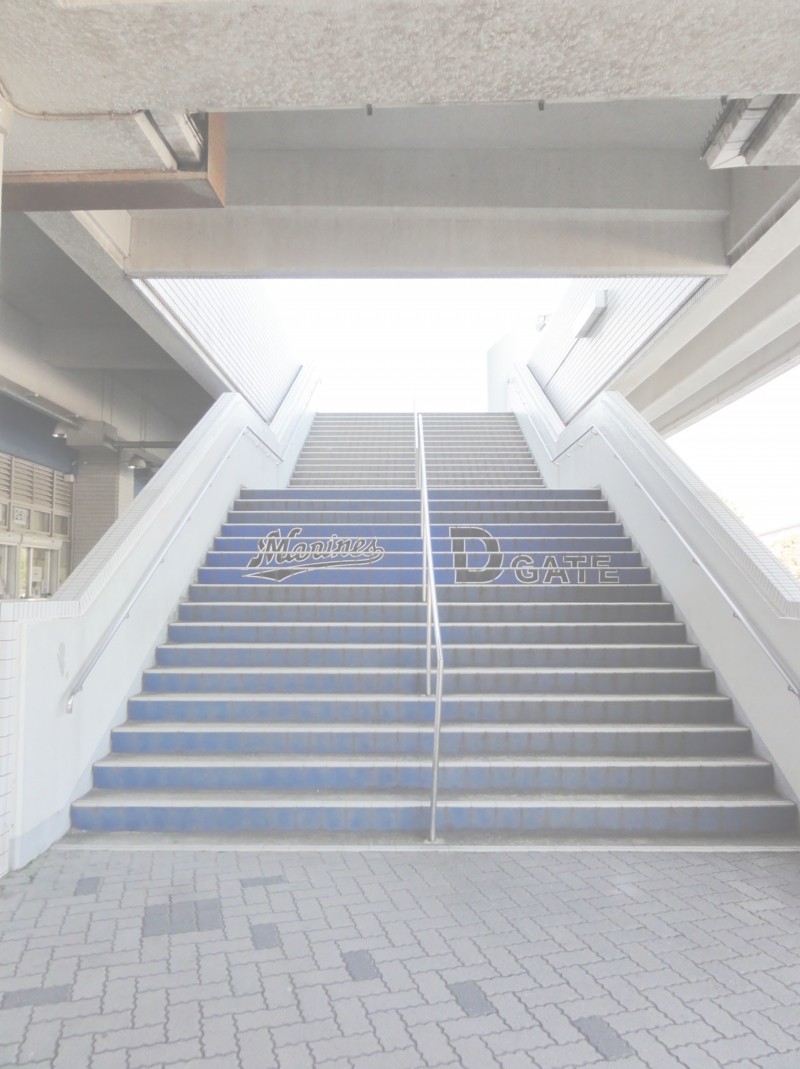

トノライン施工マリンスタジアム
